М1-37 Ваттметр проходного типа волноводный

Характеристики:

Параметры ваттметра М1-37:	Значение:
Поперечный размер волновода:  - для диапазона частот от 16,70 до 25,86 ГГц  - для диапазона частот от 25,86 до 37,50 ГГц	11,0 x 5,5 мм  7,2 х 3,4 мм
Диапазон рабочих частот:   - для сечения волновода 11,0 х 5,5 мм  - для сечения волновода 7,2 х 3,4 мм	от 16,70 ГГц до 25,86 ГГц  от 25,86 ГГц до 37,5 ГГц
Диапазон измерений мощности  непрерывных синусоидальных сигналов:	от 0,1 мВт до 10  мВт
Допускаемые пределы погрешности  калибровочного коэффициента:	±1,5 % до ± 2,0 %
Модуль эффективного коэффициента  отражения выхода:	не более 0,03
Диапазон регулировки мощности подогрева:	от 10 мВт до 80 мВт
Диапазон регулировки сопротивления:	от 70 Ом до 2000 Ом
Погрешность измерений мощности замещения:	не более 0,2 %
Интерфейсы:	USB, Ethernet LAN, RS232

Модели:

Модель:	Описание:	Диапазон рабочих частот:
М1-37 (с ПТП-26 и ПТП-37)	Ваттметр проходного   типа волноводный	от 16,7 ГГц до 37,5 ГГц
М1-37/1 (с ПТП-26)	Ваттметр проходного  типа волноводный	от 16,7 ГГц до 25,86 ГГц
М1-37/2 (с ПТП-37)	Ваттметр проходного  типа волноводный	от 25,86 ГГц до 37,5 ГГц

Регистрационный номер типа средства измерения: 91456-24.

Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.


Состав ваттметра М1-37:

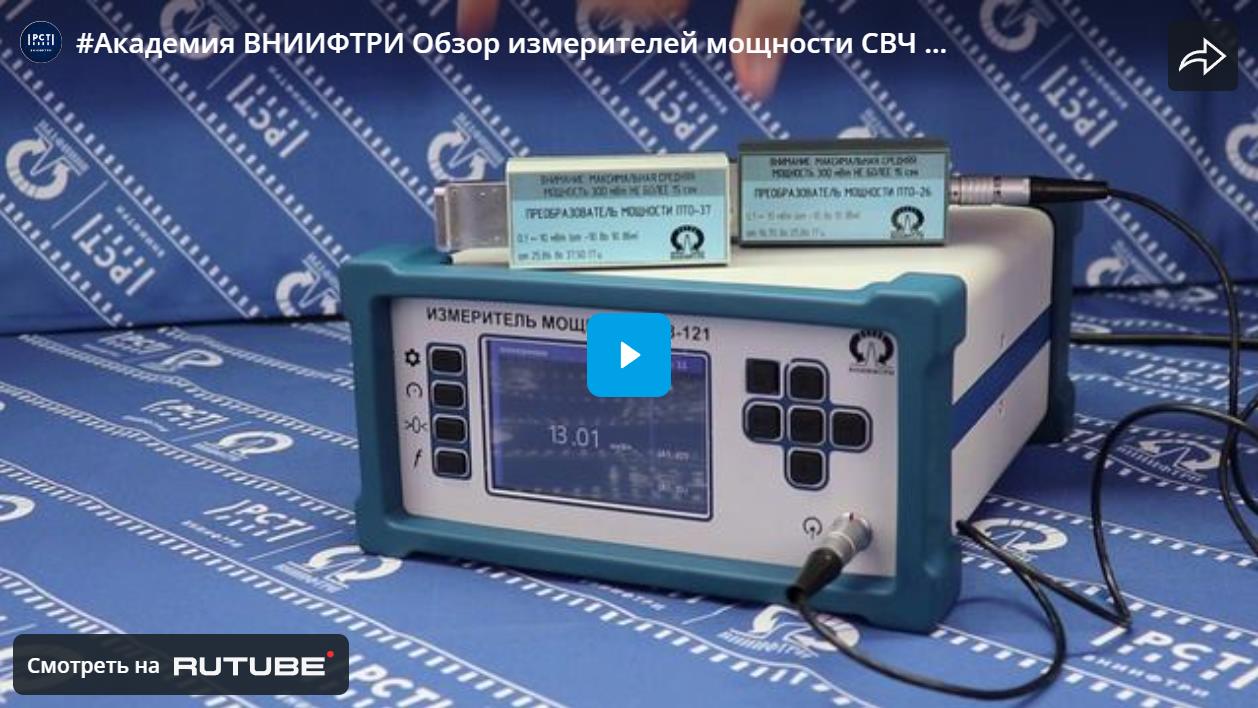

Ваттметр состоит из преобразователя термисторного проходного типа и измерителя мощности термисторного унифицированного М3-121.

- измеритель мощности термисторный унифицированный М3-121;
- преобразователи термисторные проходного типа ПТП-26 (сечение 11 x 5,5) и ПТП-37 (сечение 7,2 x 3,4).


Применение ваттметров серии М1-37:

- для градуировки и поверки ваттметров М3-52, М3-53, М3-91, М3-91, М5-44, М5-45;
- для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в нагрузку мощности СВЧ в волноводных трактах с повышенной точностью в диапазоне частот от 16,7 до 37,5 ГГц.


Дополнительные опции к ваттметру М1-37:

- коаксиальный вход для ПТП-26 (в комплект поставки входит КВП 11 x 5,5 – РС 3.5 (m) или 11 x 5,5 – РС 2.4 (m);*
- коаксиальный вход для ПТП-37 (в комплект поставки входит КВП 7,2 x 3,4 – РС 2.4 (m);
- волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт.

* Калибровка ваттметра производится по коаксиальному входу.


Особенности измерителя мощности термисторного М1-37:

- функция учёта температурного дрейфа термисторных преобразователей из комплекта поставки;
- удалённый доступ по интерфейсу USB 2.0
- высокая скорость измерений;
- рабочий эталон 1-го разряда;
- облегченная конструкция.
