М3-121 Измеритель мощности термисторный унифицированный

Характеристики:

Параметры измерителя мощности М3-121:	Значение:
Диапазон измерений мощности:	от 0,01 мВт до 10 мВт
Диапазон регулировки мощности подогрева:	от 10 мВт до 80 мВт
Диапазон регулировки сопротивления:	от 70 Ом до 2000 Ом
Пределы допустимой относительной  погрешности измерений:	± 0,2 %
Возможность работы совместно  с калибраторами мощности:	М1-6, М1-7, М1-8, М1-9, М1-10, М1-11, КМС-72А, КМС-48А,  КМС-35А, КМС-28А, КМС-23А, КМС-17А, КМС-11А, КМС-7А,   ПП-09, ПП-10
Возможность работы совместно  с преобразователями:	М5-29, М5-30, М5-40, М5-41, М5-42, М5-43, М5-44, М5-45,  М5-49, М5-50, М5-89, М5-88
Вид цифрового интерфейса управления:	USB
Возможность индикации результатов  измерений на информационном дисплее:	Да
Заменяет:	М3-22А, Keysight (Agilent) N432A, TEGAM 1830A

Сравнение технических характеристик измерителя мощности М3-121 с аналогами:

Модель:	ИМТУ М3-121	Измеритель  мощности М3-22А	Agilent N432A	TEGAM 1830A
Диапазон измерений мощности, мВт:	от 0,01 до 10	от 0,01 до 10	от 0,1 до 40	от 0,01 до 50
Диапазон регулировки мощности подогрева, мВт:	от 10 до 80	от 7 до 70	от 10 до 40	от 10 до 60
Диапазон регулировки сопротивления, Ом:	от 70 до 2000	от 75 до 400	от 100 до 400	от 100 до 30
Предел допускаемой погрешности  установки сопротивления, %:	±0,1	±0,1	±0,2	±0,3
Цифровой интерфейс удаленного доступа:	USB 2.0	Отсутствует	USB 2.0	USB 2.0
Сенсорный дисплей:	Да	Отсутствует	Отсутствует	Отсутствует

Модели:

Модель:	Описание:
М3-121	Измеритель мощности термисторный унифицированный

Регистрационный номер типа средства измерения: № 91678-24.

Принцип работы измерителя мощности термисторного М3-121 основан на автоматическом замещении поглощаемой термистором СВЧ мощности, эквивалентной по тепловому воздействию, мощности постоянного тока. Схема изделия включает в себя четыре идентичных моста. В каналы А, С включен рабочий термистор , а в каналы В, D — компенсационный.

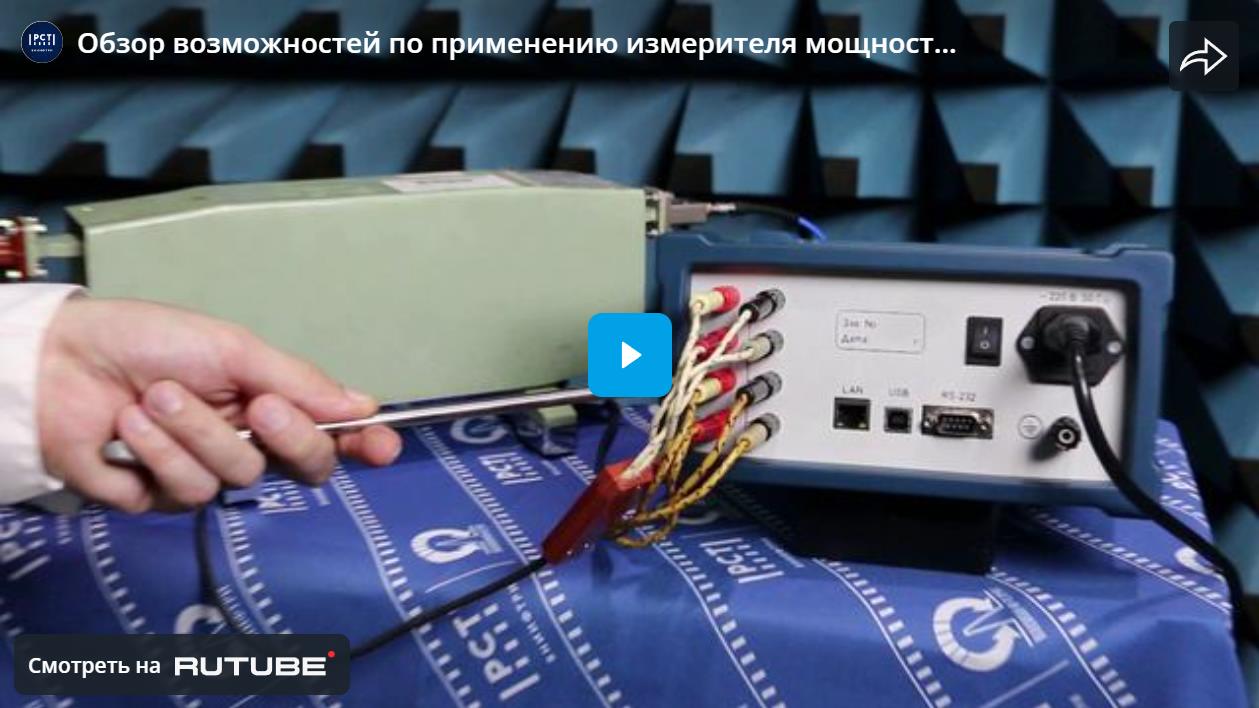

К диагонали компенсационного моста одним из выходов подключен третий усилитель постоянного тока, коэффициент передачи которого изменяется регулируемым делителем, включенным между выходом усилителя и его инвертирующим входом. Конструктивно измеритель выполнен в виде моноблока, на передней панели которого расположены органы управления, сенсорный экран и разъем для подключения многозондовых преобразователей. На задней панели моноблока расположены каналы A, B, C, D для подключения термисторных преобразователей, разъем питания, кнопка включения питания, заземляющая клемма, а также интерфейсы для удаленного доступа USB Type-B.


Применение измерителя мощности М3-121:

- для совместной работы с преобразователями мощности М5-29, М5-30, М5-40, М5-41, М5-42, М5-43, М5-44, М5-45, М5-49, М5-50, М5-89 и М5-88, которые применяют при разработке и настройке волноводных и коаксиальных СВЧ генераторов сигналов или панорамных измерителей КСВН;
- для контроля мощности на выходе волноводных и коаксиальных портов векторных анализаторов цепей;
- совместно с преобразователями мощности при измерениях плотности потока энергии рупорными антеннами;
- с преобразователями проходного типа (калибраторами мощности) М1-6, М1-7, М1-8, М1-9, М1-10, М1-11, КМС-72А, КМС-48А, КМС-35А, КМС-28А, КМС-23А, КМС-17А, КМС-11А, КМС-7А применяется в центрах метрологии и стандартизации при выполнении поверочных работ;
- при контроле мощности проходящей в нагрузку при градуировке волноводных усилителей и клистронов СВЧ.


Особенности измерителя мощности термисторного М3-121:

- функция учёта температурного дрейфа термисторных преобразователей:
- обратная совместимость с преобразователями серий М5 и М1;
- одновременное подключение двух преобразователей;
- удалённый доступ по интерфейсу USB 2.0
- высокая точность измерений на постоянном токе;
- широкий диапазон регулировки сопротивления.
