М3-122/2 Ваттметр оконечного типа волноводный

Характеристики:

Параметры ваттметра М3-122/2:	Значение:
Диапазон рабочих частот:  - для сечения волновода 7,2 х 3,4 мм	от 25,86 ГГц до 37,50 ГГц
Диапазон измерения мощности СВЧ:	от 0,01 мВт до 10 мВт
Пределы допускаемой относительной  погрешности измерения мощности:
КСВН входа:	не более 1,30
Поперечный размер волновода:  - для диапазона частот от 25,86 до 37,50 ГГц	7,2 x 3,4 мм
Интерфейсы:	USB
Заменяет:	М5-44, М5-45, K486A, R486A, N8486AR
* – значение измеренной мощности, мВт

Модели:

Модель:	Описание:	Диапазон рабочих частот:
М3-122 (с ПТО-26 и ПТО-37)	Ваттметр оконечного   типа волноводный	от 16,70 ГГц до 37,50 ГГц
М3-122/1 (с ПТО-26)	Ваттметр оконечного  типа волноводный	от 16,70 ГГц до 25,86 ГГц
М3-122/2  (с ПТО-37)	Ваттметр оконечного  типа волноводный	от 25,86 ГГц до 37,50 ГГц

Сравнение технических характеристик измерителя мощности М3-122/2 с аналогами:

Характе-  ристика СИ:	Наличие в реестре ФГИС  «АРШИН»:	Диапазон  частот, ГГц:	Тип  тракта:	Диапазон  измерений  мощности, дБм:	КСВН:	δ, %:
М3-122/1	да	от 16,7 до 25,86	7,2 x 3,4	от -20 до 10	1,30	±2,5
М3-122/2	да	от 25,86 до 37,5	11 x 5,5	от -20 до 10	1,30	±2,5
М3-22А с М5-44	да	от 16,7 до 25,86	7,2 x 3,4	от -20 до 10	1,40	±5,0
М3-22А с М5-45	да	от 25,86 до 37,5	11 x 5,5	от -20 до 10	1,50	±5,0
N432A c K486A	нет	от 18 до 26,5	WR42	от -15 до 10	2,00	±3,0
N432A c R486A	нет	от 26,5 до 40	WR28	от -15 до 10	2,00	±3,0
N1914A c N8486AR	да	от 26,5 до 40	WR-28	от -35 до 20	1,40	±4,0
N1914A c N8485A +ПВК	нет	от 16,7 до 25,86	11 x 5,5	от -35 до 20	1,30	±4,0
N1914A c N8487A +ПВК	нет	от 25,86 до 37,5	7,2 x 3,4	от -35 до 20	1,30	±4,5
U8485A +ПВК	нет	от 16,7 до 25,86	11 x 5,5	от -35 до 20	1,30	±4,0
U8487A +ПВК	нет	от 25,86 до 37,5	7,2 x 3,4	от -35 до 20	1,30	±4,5
NRP-Z55 +ПВК	нет	от 16,7 до 25,86	11 x 5,5	от -35 до 20	1,30	±10,0

Ваттметр оконечного типа волноводный термисторный М3-122/2, предназначен для измерения падающей мощности и отношений мощностей электромагнитных колебаний на выходе генераторов и передатчиков, а так же для градуировки и настройки СВЧ трактов в диапазоне частот от 25,86 до 37,50 ГГц.


Регистрационный номер типа средства измерения: № 91442-24.


Принцип работы волнового термисторного ваттметра оконечного типа М3-122/2 основан на методе замещения мощности СВЧ мощностью постоянного тока . Мощность СВЧ, поступающая на вход преобразователя, поглощается чувствительным элементом с последующим отображением количества измененной мощности постоянного тока на экран.


Состав ваттметра М3-122/2:

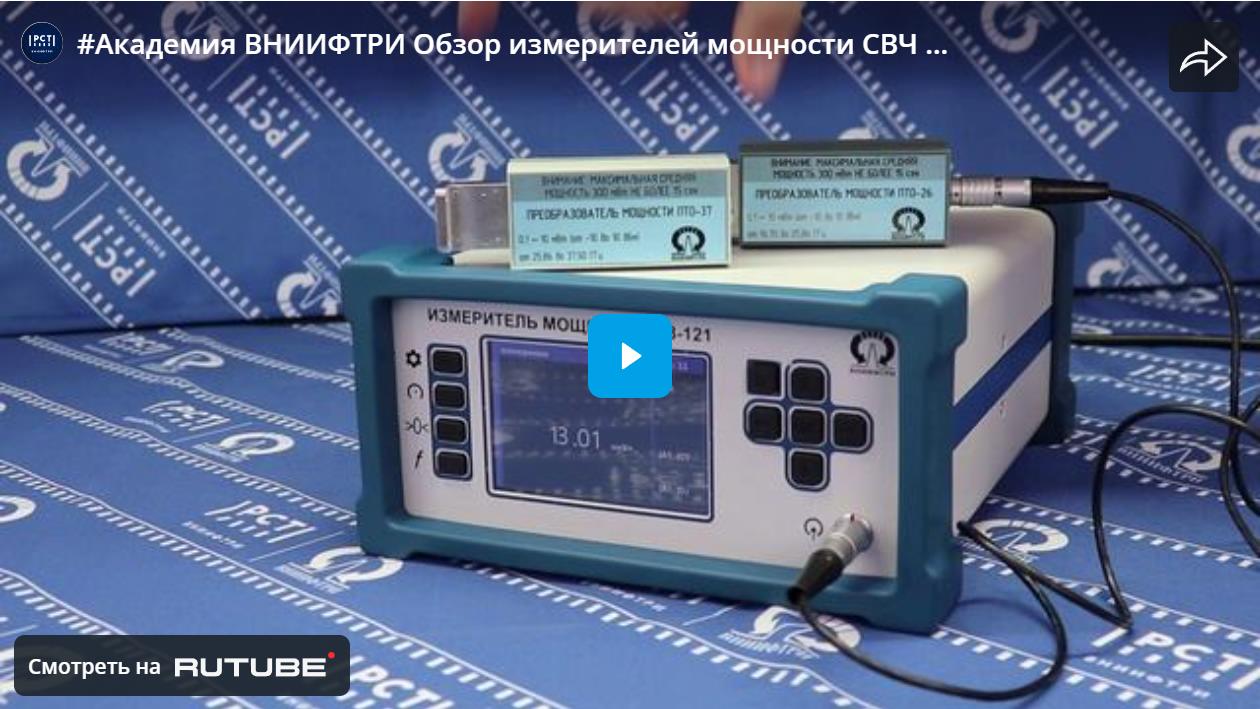

Ваттметр состоит из преобразователя термисторного оконечного типа и измерителя мощности термисторного унифицированного М3-121.

- измеритель мощности термисторный унифицированный М3-121;
- преобразователь термисторный оконечного типа ПТО-37.


Применение ваттметров серии М3-122/2:

- при настройке волноводных и коаксиальных СВЧ генераторов сигналов, панорамных измерителей КСВН;
- для контроля мощности на портах векторных анализаторов цепей, - совместно с рупорными антеннами для измерений плотности потока энергии в диапазоне частот от 25,86 до 37,50 ГГц.


Дополнительные опции к ваттметру М3-122/2:

- коаксиальный вход для ПТО-37 (в комплект поставки входит КВП 7,2 x 3,4 – РС 2.4 (m)*;
- волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт.

* Калибровка ваттметра производится по коаксиальному входу.


Отличительные особенности:

Учет температурного дрейфа, возможность удаленного доступа. Регулируемый КСВН. Высокая скорость измерений. Возможность аттестации в качестве эталона 1-го разряда.


Уникальность:

Возможность настройки КСВН на фиксированной частоте менее 1,05.
